Описание
Патроны предназначены для установки на токарные и специальные станки.
Конструкция патрона обеспечивает передачу высокого зажимного усилия при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами. Особенностью конструкции является быстрая смена кулачков, которые выполняют функцию прямых и обратных при переустановке. Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы.
Патроны выполены на базе стального корпуса, пазы под кулачки закалены ТВЧ.
Точность патронов «Н» или «П» ГОСТ 1654.

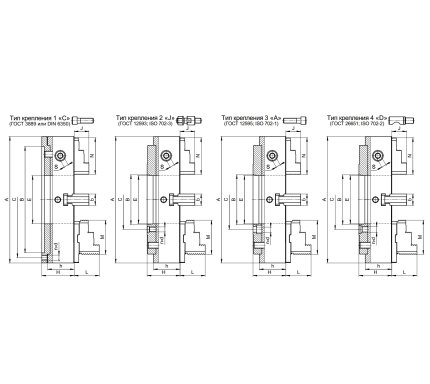

Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.Тип крепления патрона:
1 – «С» крепление через промежуточные фланцы ГОСТ 3889 или DIN 6350 на шпиндель станка;
2 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
3 – «A» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
4 – «D» крепление на фланцевый конец шпинделя по ГОСТ 26651 (ISO 702-2; DIN 55029).
По исполнению патроны изготавливаются с цельными или сборными кулачками (-01).
Примеры заказа:
Патрон диаметром 400 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595, условным размером конуса №8 с цельными кулачками, класса точности «П» – ПР-400.120.А8 «П».
Патрон диаметром 500 мм с креплением на фланцевый конец шпинделя по ГОСТ 12593, условным размером конуса №11 со сборными кулачками – ПР-500.180.J11-01
| Модель | / | Диаметр патрона, мм | Суммарная сила зажима в кулачках, кН | Максимальный крутящий момент на ключе, Нм | Максимально допустимая частота вращения, мин-1 | Рабочий ход кулачка, мм | Диаметр зажимаемых поверхностей, мм | Максимальный вылет кулачков, мм | Масса, кг |
| ПР-250 | / | 250 | 90 | 180 | 3000 | 8 | 5-245 | 310 | 36 |
| ПР-400 | / | 400 | 140 | 225 | 1800 | 12 | 19-374 | 478 | 115 |
| ПР-500 | / | 500 | 160 | 250 | 1300 | 16 | 53-475 | 580 | 180 |
| ПР-630 | / | 630 | 160 | 250 | 1000 | 16 | 170-605 | 657 | 283 |
| Наименование параметров | Модель патрона | ||||||||||
| ПР-250.65 | |||||||||||
| Тип крепления | А6 | J6 | D6 | A8 | J8 | D8 | C210 | C200 | |||
| A | мм | Ø250 | |||||||||
| B | мм | Ø106,375 | Ø139,719 | Ø210 х 5 | Ø200 х 5 | ||||||
| C | мм | Ø133,4 | Ø171,4 | Ø226 | Ø224 | ||||||
| E | мм | Ø65 | |||||||||
| H | мм | 116 | 106 | 111 | 116 | 106 | 116 | 106 | 106 | ||
| h | мм | 92 | 82 | 82 | 92 | 82 | 82 | 82 | 82 | ||
| n x d | мм | 6 х Ø14 | 4 х М12 | 6 х М16 х 1,5 | 6 х Ø18 | 4 х М16 | 6 х М20 х 1,5 | 3 х М12 | 6 х М12 | ||
| J | мм | 40 | |||||||||
| N | мм | 105 | |||||||||
| L | мм | 59 | |||||||||
| M | мм | 90 | |||||||||
| b | мм | 28 | |||||||||
| S | мм | 14 | |||||||||
| Наименование параметров | Модель патрона | ||||||||||
| ПР-400.120 | |||||||||||
| Тип крепления | А8 | J8 | D8 | A11 | J11 | D11 | C340 | C330 | |||
| A | мм | Ø400 | |||||||||
| B | мм | Ø139,719 | Ø196,869 | Ø340 х 6 | Ø330 х 5 | ||||||
| C | мм | Ø171,4 | Ø235 | Ø368 | Ø362 | ||||||
| E | мм | Ø120 | |||||||||
| H | мм | 148 | 138 | 143 | 153 | 138 | 148 | 138 | 138 | ||
| h | мм | 124 | 114 | 114 | 124 | 114 | 114 | 114 | 114 | ||
| n x d | мм | 6 х Ø18 | 4 х М16 | 6 х М20х 1,5 | 6 х Ø22 | 6 х М20 | 6 х М22 х 1,5 | 3 х М16 | 6 х М16 | ||
| J | мм | 59 | |||||||||
| N | мм | 167 | |||||||||
| L | мм | 90 | |||||||||
| M | мм | 130 | |||||||||
| b | мм | 45 | |||||||||
| S | мм | 17 | |||||||||
| Наименование параметров | Модель патрона | ||||||||||
| ПР-500.180 | |||||||||||
| Тип крепления | А8 | J8 | D8 | A11 | J11 | D11 | A15 | J15 | C440 | C420 | |
| A | мм | Ø500 | |||||||||
| B | мм | Ø139,719 | Ø196,869 | Ø285,775 | Ø440 х 8 | Ø420 х 5 | |||||
| C | мм | Ø171,4 | Ø235,0 | Ø330,2 | Ø465 | Ø458 | |||||
| E | мм | Ø180 | |||||||||
| H | мм | 153 | 143 | 148 | 153 | 143 | 148 | 143 | 143 | 143 | 143 |
| h | мм | 124 | 114 | 114 | 124 | 114 | 114 | 124 | 114 | 114 | 114 |
| n x d | мм | 6 х Ø18 | 4 х М16 | 6 х М20 х 1,5 | 6 х Ø22 | 6 х М20 | 6 х М22 х 1,5 | 6 х Ø26 | 6 х М24 | 6 х М16 | 6 х М16 |
| J | мм | 59 | |||||||||
| N | мм | 167 | |||||||||
| L | мм | 90 | |||||||||
| M | мм | 130 | |||||||||
| b | мм | 45 | |||||||||
| S | мм | 17 | |||||||||
| Наименование параметров | Модель патрона | |||||||
| ПР-630.254 | ||||||||
| Тип крепления | A11 | J11 | D11 | A15 | J15 | C560 | C545 | |
| A | мм | Ø630 | ||||||
| B | мм | Ø196,869 | Ø285,775 | Ø560 х 8 | Ø545 х 7 | |||
| C | мм | Ø235 | Ø330,2 | Ø595 | Ø586 | |||
| E | мм | Ø254 | ||||||
| H | мм | 153 | 143 | 148 | 153 | 143 | 143 | 143 |
| h | мм | 124 | 114 | 114 | 124 | 114 | 114 | 114 |
| n x d | мм | 6 х Ø22 | 6 х М20 | 6 х М22 х 1,5 | 6 х Ø26 | 6 х М24 | 6 х М16 | 6 х М16 |
| J | мм | 59 | ||||||
| N | мм | 175 | ||||||
| L | мм | — | ||||||
| M | мм | — | ||||||
| b | мм | 45 | ||||||
| S | мм | 17 | ||||||
| ГОСТ 2675-80 | ОАО «БелТАПАЗ» | ОАО “БЗСП” | ГОСТ 2675-80 | ОАО «БелТАПАЗ» | ОАО “БЗСП” |
|
7100-0009 |
3-250.09.134 3-250.09.144 |
ПР-250.65.С210 (ц) |
7100-0051 |
|
ПР-630.254.J11 (ц) |
|
7100-0010 |
3-250.10.130 3-250.10.140 |
ПР-250.65.С210 (с) |
7100-0052 |
|
ПР-630.254.J11 (с) |
|
|
СЕ 7100-0009 |
ПР-250.65.С200 (ц) |
7100-0053 |
|
ПР-630.254.J15 (ц) |
|
|
СЕ 7100-0010 |
ПР-250.65.С200 (с) |
7100-0054 |
|
ПР-630.254.J15 (с) |
|
7100-0015 |
3-400.15.34 |
ПР-400.100.С340 (ц) |
7100-0061 |
|
ПР-250.65.К6 (ц) |
|
7100-0016 |
3-400.16.30 |
ПР-400.100.С340 (с) |
7100-0062 |
|
ПР-250.65.К6 (с) |
|
|
СЕ 7100-0015 |
ПР-400.100.С330 (ц) |
7100-0065 |
3-400.65.34 |
ПР-400.120.К8 (ц) |
|
|
СЕ 7100-0016 |
ПР-400.100.С330 (с) |
7100-0066 |
3-400.66.30 |
ПР-400.120.К8 (с) |
|
7100-0017 |
3-500.17.24 |
ПР-500.150.С440 (ц) |
7100-0067 |
3-500.67.24 |
ПР-500.180.К11 (ц) |
|
7100-0018 |
3-500.18.20 |
ПР-500.150.С440 (с) |
7100-0068 |
3-500.68.20 |
ПР-500.180.К11 (с) |
|
7100-0019 |
3-630.19.24 |
ПР-630.254.С560 (ц) |
7100-0069 |
|
ПР-630.254.К15 (ц) |
|
7100-0020 |
3-630.20.20 |
ПР-630.254.С560 (с) |
7100-0070 |
|
ПР-630.254.К15 (с) |
|
7100-0035 |
3-250.35.134 3-250.35.144 |
ПР-250.65.J6 (ц) |
3-250.81.134 3-250.81.144 |
ПР-250.65.D6 (ц) |
|
|
7100-0036 |
3-250.36.130 3-250.36.140 |
ПР-250.65.J6 (с) |
3-250.82.130 3-250.82.140 |
ПР-250.65.D6 (с) |
|
|
7100-0037 |
3-250.37.134 3-250.37.144 |
ПР-250.65.J8 (ц) |
3-250.83.134 3-250.83.144 |
ПР-250.65.D8 (ц) |
|
|
7100-0038 |
3-250.38.130 3-250.38.140 |
ПР-250.65.J8 (с) |
3-250.84.130 3-250.84.140 |
ПР-250.65.D8 (с) |
|
|
7100-0043 |
3-400.43.34 |
ПР-400.120.J8 (ц) |
3-400.89.34 |
ПР-400.120.D8 (ц) |
|
|
7100-0044 |
3-400.44.30 |
ПР-400.120.J8 (с) |
3-400.90.30 |
ПР-400.120.D8 (с) |
|
|
7100-0045 |
3-400.45.34 |
ПР-400.120.J11 (ц) |
3-400.91.34 |
ПР-400.120.D11 (ц) |
|
|
7100-0046 |
3-400.46.30 |
ПР-400.120.J11 (с) |
3-400.92.30 |
ПР-400.120.D11 (с) |
|
|
7100-0047 |
3-500.47.24 |
ПР-500.180.J8 (ц) |
3-500.93.24 |
ПР-500.180.D8 (ц) |
|
|
7100-0048 |
3-500.48.20 |
ПР-500.180.J8 (с) |
3-500.94.20 |
ПР-500.180.D8 (с) |
|
|
7100-0049 |
3-500.49.24 |
ПР-500.180.J11 (ц) |
3-500.95.24 |
ПР-500.180.D11 (ц) |
|
|
7100-0050 |
3-500.50.20 |
ПР-500.180.J11 (с) |
3-500.96.20 |
ПР-500.180.D11 (с) |
*Ц – цельный кулачок, С – сборный кулачок.
