Круглый горизонтально-вертикальный - bzsp

Описание

Стол предназначен для установки и закрепления деталей или приспособлений на металлорежущих станках.

Привод стола осуществляется вручную ручкой маховика.

Класс точности стола — П или Н,

Цена деления шкалы лимба — 1 мин,

Цена деления шкалы планшайбы — 1 градус,

Передаточное отношение червячной пары 1:90.

Товар в PDF Каталог PDF

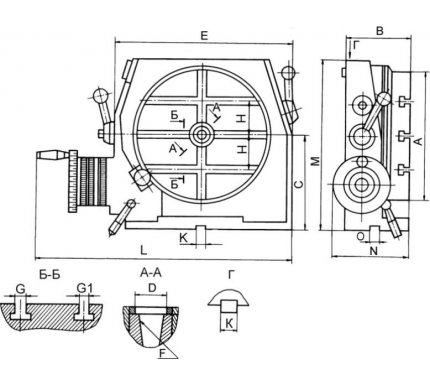

Модель	/	A	B	C	D	F	G	G1	H	K	Е	M	L	N	O	Масса, кг
РКВ 7205-4003	/	250	113	200	40Н7	KM4	12Н8	12Н11	63	14Н8	306	338	495	140	14H8	54

Наименование отклонения	Допуски, мкм для столов классов точности Н и П с диаметром планшайбы, мм
	250		400
	Н	П	Н	П
Плоскостность рабочей поверхности планшайбы	16	10	20	12
Торцовое биение рабочей поверхности планшайбы	20	12	25	16
Параллельность рабочей поверхности планшайбы к основанию стола	20	12	25	16
Радиальное биение центрального отверстия: -у торца планшайбы -на расстоянии, мм	12 20/75	8 12/75	16 25/100	10 16/100
Степень точности конуса по ГОСТ 2848	АТ7	АТ6	АТ7	АТ6
