Описание
Кулачки предназначены для установки на токарно-карусельные станки 1512, 1516, 1531, 1531М, 1541.
Кулачки укомплектованы и упорной рейкой (для станков 1512, 1516), и цилиндрическими втулками (для станков 1531, 1531М, 1541).
На кулачках можно выполнять многоинструментальную обработку, одновременно используя движение нескольких инструментов, что во многом облегчает работу и повышает производительность.
Такая конструкция позволяет обрабатывать массивные изделия с высокой точностью.
Кулачки могут быть закаленными или незакаленными. Закаленные кулачки применяют для крепления заготовок с необработанными поверхностями. Незакаленные кулачки обеспечивают высокую точность установки, так как сами кулачки перед обработкой партии деталей непосредственно обрабатывают на станке, а у заготовки используют ранее обработанные поверхности.

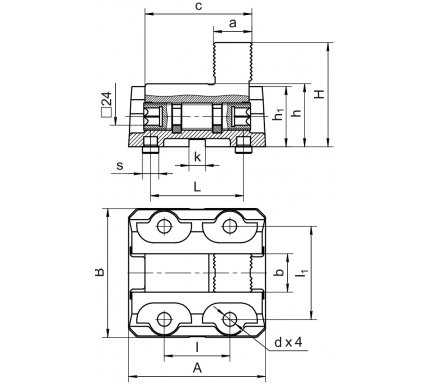

| Модель | / | A | B | H | Высота корпуса h, мм | Длина кулачка С, мм | Длина зажимной части кулачка а, мм | Ширина зажимной части кулачка b, мм | Межцентровые расстояния отверстий под крепёж L, мм | Межцентровые расстояния отверстий под крепёж I, мм | Диаметр отверстий под крепежные болты d, мм | Ширина поперечного паза k, мм | Межцентровое расстояние отверстий под шпонку цилиндрическую P, мм | Диаметр отверстий под шпонку цилиндрическую m, мм | M | t | r | Размер под ключ S, мм | Максимальный крутящий момент на ключе, Н*м | Усилие зажима при макс. крутящем моменте на ключе, кН | Масса, кг |
| КЗ-170 | / | 250 | 228 | 190 | 110 | 195 | 70 | 70 | 170 | 120 | Ø26 | 30 | 170 | Ø25 | М6 | 40 | 70 | 24 | 250 | 20 | 35 |
