Неповоротные с ручным приводом 7200- 0209-02, 7200-0214-02,7200-0219-02, 7200-0224-03, 7200-0227-02 - bzsp

Описание

Тиски станочные с ручным приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках. Класс точности тисков Н по ГОСТ 16518 (DIN 6370).

Основные корпусные детали тисков изготавливаются из чугуна.

Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью 2-х болтов.

Наличие в конструкции упорного подшипника уменьшает усилие на рукоятке при зажиме заготовок. Наличие тарельчатых пружин повышает надежность удержания закрепленной заготовки.

Товар в PDF Каталог PDF

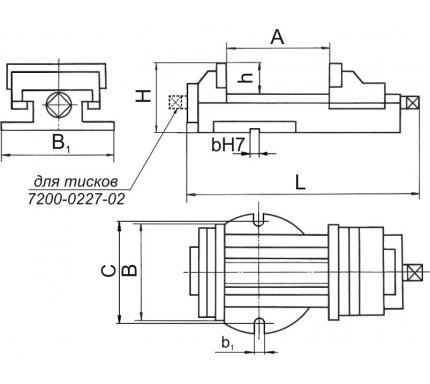

Размеры и технические характеристики

Модель	/	B	A	B1	L	H	h	b	b1	C	S	Усилие зажима, Н	Масса, кг
7200-0209-02	/	125	130	176	349	105	47	14	14	150	14	20000	13
7200-0214-02	/	160	200	176	424	114	50	14	14	150	19	25000	19
7200-0219-02	/	200	250	251	546	146	65	18	18	210	19	35000	41
7200-0224-03	/	250	320	326	644	183	80	18	18	280	22	45000	72
7200-0227-02	/	320	400	382	780	197	100	22	22	340	22	55000	96
